一、概述與原理

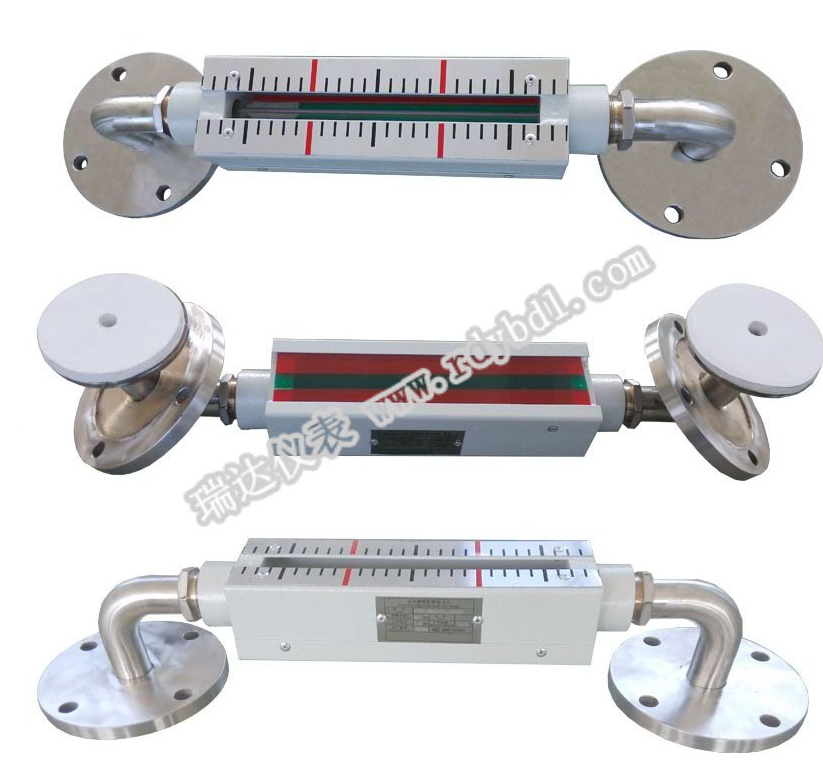

　　襯四氟石英管液位計主要有特殊異型石英玻璃管、濾色紅綠玻璃片、表體上下襯氟考克及襯氟排污閥組成。液位計與容器上法蘭構成連通器，通過自然光在液體中的折射和反射的光學原理，借助濾色紅綠玻璃片使液相呈現綠色，氣相呈現紅色，界面測量呈三色分界面，可直接觀測到液位變化。其液、氣顯示反差很大，在遠距離觀察清晰，適合夜間巡視。它成功解決了普通板式液位計笨重、密封面積大、易滲漏、顯示不清晰等弱點，是目前較理想的直讀式液位計。
　　襯四氟石英管液位計主要用于腐蝕性較強的液體（如鹽酸、硫酸、******鹽等）。堿液對石英有腐蝕作用,請謹慎使用。該系列產品按效果區分，有單色和雙色之分；根據使用環境溫度不同，有基本型和伴熱保溫型之分。

二、產品介紹

該型液位計應用十分廣泛，其基本原理是連通器原理，主要表體，液位管，濾色板，排污閥等組成。

1、中心距和觀測方向課調整。

2、盲區小，兩端僅75mm

3、氣液兩相區別明顯，對比強烈。

三、產品特點
液氣顯示清晰、無盲區、密封性能好、耐高溫、耐高壓、重量輕、壽命長、無滲漏、結構簡單、沖洗維護方便。
技術參數：
1、特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃，抗壓強度1170Kgt/cm2，膨脹系數5.5×10-7，經特殊工藝處理后具有耐高溫，高壓和優良的機械特性。
2、工作壓力：1.6、2.5MPa
3、工作溫度：-50～450℃
4、測量范圍L：測量范圍按中心距而制定：300、500、800、1100、1400、1700、2000mm。
5、石英管外徑：ф24、ф29、ф40
6、伴熱蒸汽夾套： G1/2外螺紋
7、法蘭連接尺寸：采用化工部***新實施的HG20592-20635-97法蘭標準。 用戶采用其他法蘭標準，請?jiān)谟嗀洉r(shí)注明
8、重量：15-30kg
顯示高度與測量范圍關系見下表（顯示高度即標尺高度）單位：mm

顯示高度	150	350	600	900	1200	1500	1800
測量范圍	300	500	800	1100	1400	1700	2000

四、適用范圍

普遍用于對碳鋼或不銹鋼腐蝕許可的無色或有色介質，如多種水，液化氣，輕油 ，氨，鹽堿溶液，烯酸，多種有機化合物等，

五、安裝與使用
1、襯四氟石英管液位計在運輸、安裝過程中要小心輕放，不得撞擊敲打，防止石英管及濾色片破碎。液位計出廠時，石英管與熒光玻璃片均已安裝調試完畢，請用戶不要輕易改動。安裝前細讀使用說明書。
2、安裝前應考慮濾色片在自然光源較強場合（東南方向）。如需調整濾色片和觀察位置的方向，松開兩端大六角螺母，輕輕旋轉表體然后固緊，同時在調整濾色片位置時不可拆卸石英管。
3、安裝時，用戶只需將上、下法蘭與容器上對應的法蘭連接即可使用。若安裝時液位計中心距與對應的法蘭中心距有些誤差，使安裝不便時，則松開表體兩端的螺母，將上下考克位置調整。調整方法為：當容器法蘭中心距大于液位計中心距，則將上下閥門同時向往旋轉（即靠近表體方向），這樣使液位計中心距與容器上法蘭中心距達到一致（注意上下法蘭調整要一致），然后旋緊兩端的螺母。若調整中心距后引起觀測方向的改變，則安裝上述方法調整觀測方向。
4、在觀測方便的前提下，盡量使熒光雙色玻璃在光亮處。
5、按規定進行壓力試驗，確認安裝合格后，方可投入使用。液位計在出廠前已按1.5倍工作壓力試壓，用戶在有條件的前提下可進行1.5倍工作壓力的水壓試驗。
6、液位計投入運行前，排污閥應處于關閉狀態。
7、襯四氟石英管液位計的上下法蘭和容器連接后，如果容器內液體為高溫，應事先對石英管進行預熱半小時后方可正式運行，以免石英管爆裂。
8、液位計應定期進行沖洗石英玻璃管。如果出現顯示模糊的情況應及時排污，用清潔劑沖洗排污或者將石英管拆下清洗。濾色片可拆下清洗，以免影響紅、綠顯示。

六、訂貨須知
1、型號規格、介質名稱、工作壓力、工作溫度、測量范圍、法蘭標準。
2、特殊材質、特殊規格、特殊要求請注明。
3、是否保溫伴熱、是否配套供應容器上法蘭、螺栓、螺母、墊圈、閥門等配件。
