一、概述

RD-SF303、304型石英式雙色位表是利用光學原理直接顯示液面位置的一次性儀表，可廣泛用于高、中鍋爐汽包和貯存器上。這種水位表，在水汽共存時，水相呈綠色，汽相呈紅色，水位界線十分明顯便于觀察；當滿水時，整個管柱呈綠色，汽滿時，整個管柱紅色，******克服了一般水位表滿水或滿汽時無法分辨，以致造成嚴重事故的缺點。同時，該表還具結構簡單、維修方便、安全可靠等優點。

二、結構原理

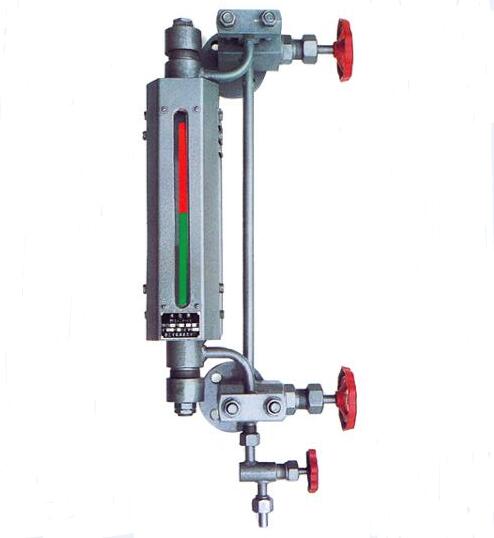

RD-SF303、304雙色水位表由上閥、下閥、表體、排污閥、平衡管及燈罩等組成。閥和下閥除手動全開與全閉外，由于閥體的內部各有保險閥座與保險鋼珠一枚，當石英管意外損壞時，保險鋼珠在高壓的汽水沖擊下，高速頂向保險閥座，自動關閉表體的上下通道，直至動手關閉上、下閥為止。保險鋼珠的復位，是通過平衡管取得壓力平衡，靠保險鋼珠的自重而取得的，因此，不會出現假水位等不良現象。同時，這種水位表除備有專門防護罩外，水位表表體本身就是一個******的防護罩，故時分安全可靠。
