一、重錘的裝置

1.將RDK—1浮球開關的電纜線從重錘的中心凹圓孔處穿入后，請注意分開重錘中帶孔的四個小卡緊扣，輕輕推動重錘在您所想固定重錘以設定液位之位置，拉出至您所需的調節位置即可。

2.重錘上卡緊扣環如有損壞或過于寬松，用同徑裸銅線口入，也可用尼龍?jiān)鷰Ьo扣即可(重錘已為附上之配件)圖一請將電纜線直接拉到控制箱，盡量避免使用中間街頭。若不得已而有接頭時，******不可將電纜線接頭浸入液體中。

二、性能特點

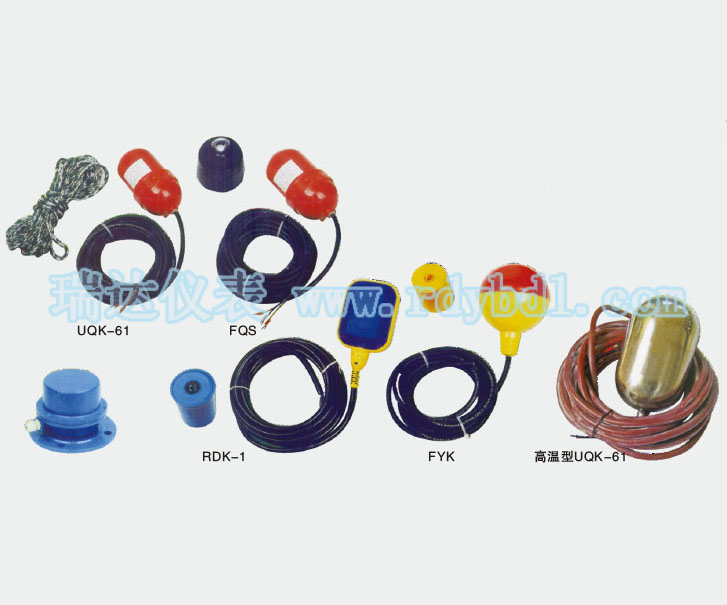

“RDK—1”型浮球控制開關是一個能夠調節桶、槽或井中液位的開關。它可自動調節、易于操作、便于安裝、安全可靠、免予維修、無毒回收可再生的環保型浮球開關，可供水控制和排水控制。它對污水有抵抗作用，廣泛應用于家庭、廠礦等的水池、油、酸和堿的池、桶、槽、罐等的容器之中。如串聯兩個控制器，一個放至水塔，另一個放至水井來控制水泵，就能防止因水源不足開空泵而損壞水泵設備；也可以三個控制器串聯，一個放至水塔，一個放至過濾池和一個放至河水(水井)能同時控制兩臺水泵設備。

三、安裝和接線方式

使用棕色和黑色的電線：

浮球在下液位時，接點是接通的狀態。

浮球在上液位時，接點是不通的狀態。

使用藍色和黑色的電線：

浮球在上液位時，接點是接通的狀態。

浮球在下液位時，接點是不通的狀態。

四、技術參數

額定電流、電壓：10(8A)250V~5 (2.5A)380V；(內置開關容量)

注意：人身安全為******！請勿直接接水泵

推薦使用工作電壓24V(DC)!

工作溫度：-10℃~60℃（塑料），-10℃~150℃（不銹鋼）

控制范圍：≥0.2m

工作壽命：≥50000

引線長度：1m 3m 4m 10m（特殊長度及材料可按要求定制）

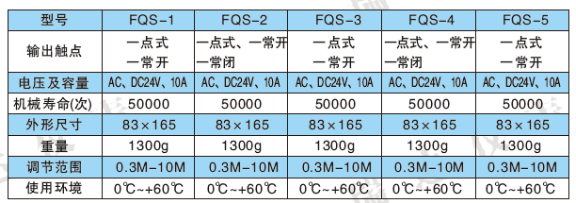

五、規格型號和主要參數：(與日本FQ-8相似)
