一、概述

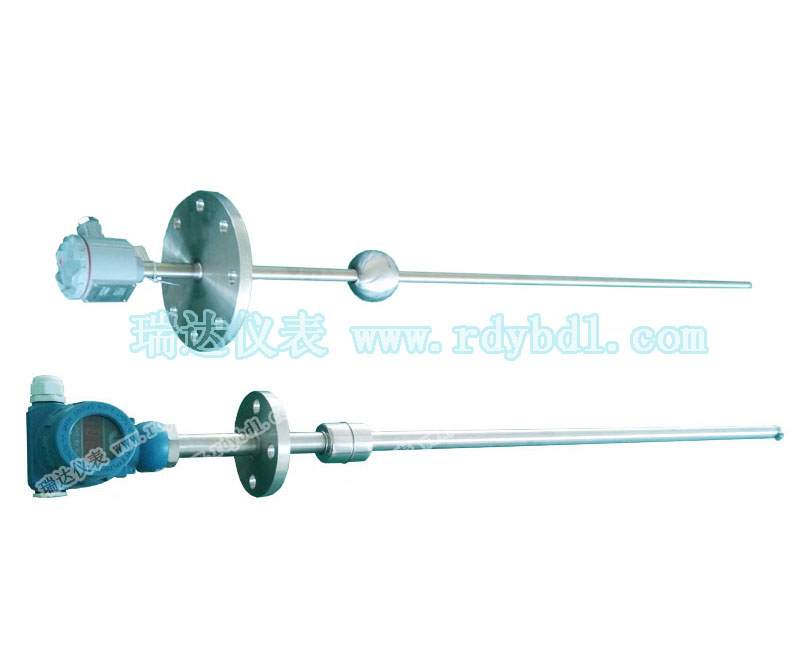

1、UR系列插入式磁性浮球變送器

該液位變送器利用帶環形磁鋼的浮球隨液位升降，使主體管內的干簧管吸合，將液位轉換成相應的電阻輸出，該輸出電阻與本廠智能數顯儀表配套實現對液位的遙測、報警和控制。

2、UB系列插入式磁性浮球變送器

該液位變送器就是在UR系列液位變送器的基礎上，將其輸出電阻信號經專用模塊 (即電子放大器 ) 處理將電阻信號轉換成二線制的4~20mA信號輸出可直接與DDZ-Ⅲ電動單元儀表配套使用實現遙測，報警和控制，也可與本廠生產的智能型數顯儀表配套使用。插入式磁性浮球液位變送器用于化工、電力、造紙、造船、環保、食品等行業，承壓(開口)容器內介質的液位的測量，用于地下槽，池，高層水箱的液位測量，更為簡單，可靠。插入式液位變送器的材質為不銹鋼耐腐蝕，適用于，易燃，易爆的場所。

二、工作原理

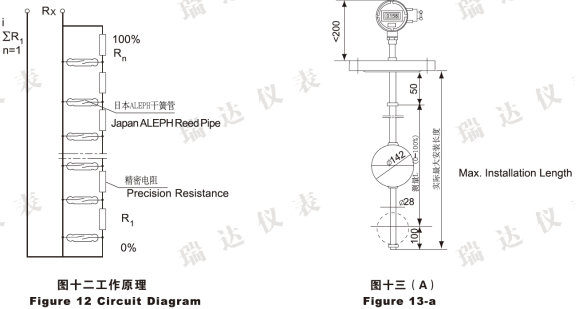

插入式磁性浮球液位變送器的主導管內裝有一組干簧管和精密電阻，當管外帶有環行磁鋼的浮球因浮力隨液位上下變化，相應在主導內位于液面處的干簧管在磁場作用下依次閉合(接通) 使回路電阻值發生變化，經專用模塊轉換成電流輸出。

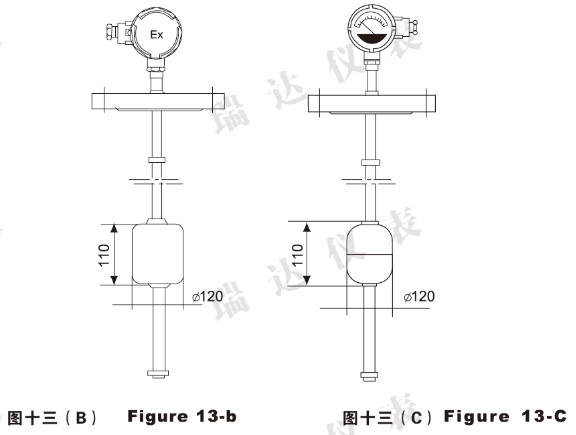

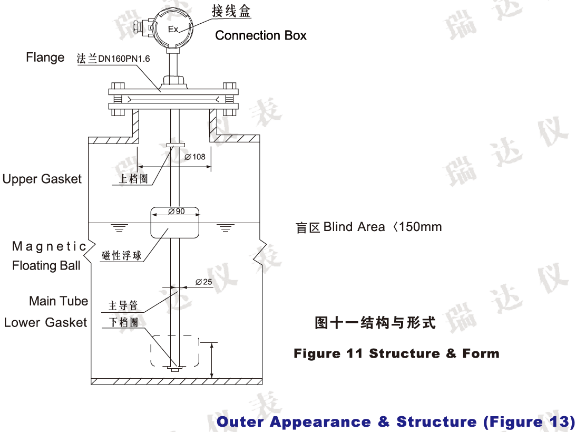

三、外形結構





四、主要技術參數

1、測量范圍：0-6000mm

2、遠傳精度：±1.5%（L≥1000mm）

　　　　　   ±2.5%（L≤1000mm）

3、變送器電源：24VDC 4-20ma（二線制）R2＝350Ω

4、介質溫度:-10℃~+80℃

5、介質密度:≥0.5g/cm³

6、工作壓力：＜1.6Mpa

7、連接法蘭尺寸：DN150 PN1.6凸面(HG20592-97)

8、現場指示精度:±2.5%FS

9、防護等級:IP65

10、防爆等級:隔爆型ExdiiBT4~6

             本安型：ExiaCT4~6

五、安裝形式

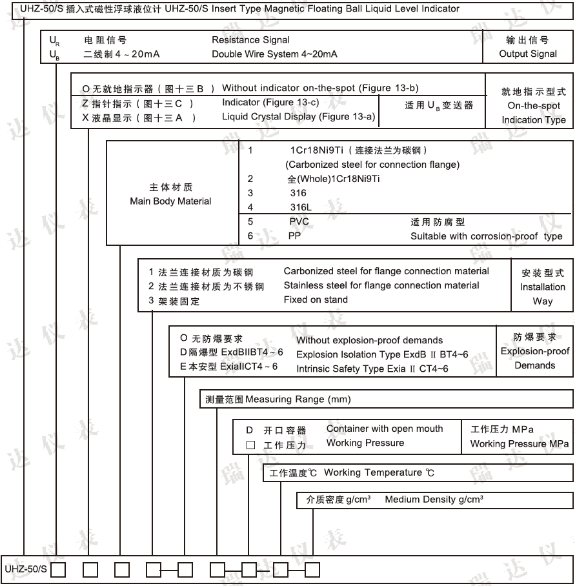

六、選型標記



七、選型舉例

測量高位缸液位，采用插入式磁性浮球液位變送器。要求輸出為 4 ~ 20mA,現場要模擬指示，全不銹鋼材質，測量高度2000mm，介質密度1.1，溫度為常溫（30℃）。

選型標記：UHZ-50/S-UBZ22O-D-30-1.1

八、訂貨須知

1、規格型號

2、測量范圍

3、工作壓力

4、工作溫度

5、介質密度

6、特殊要求協議簽定
