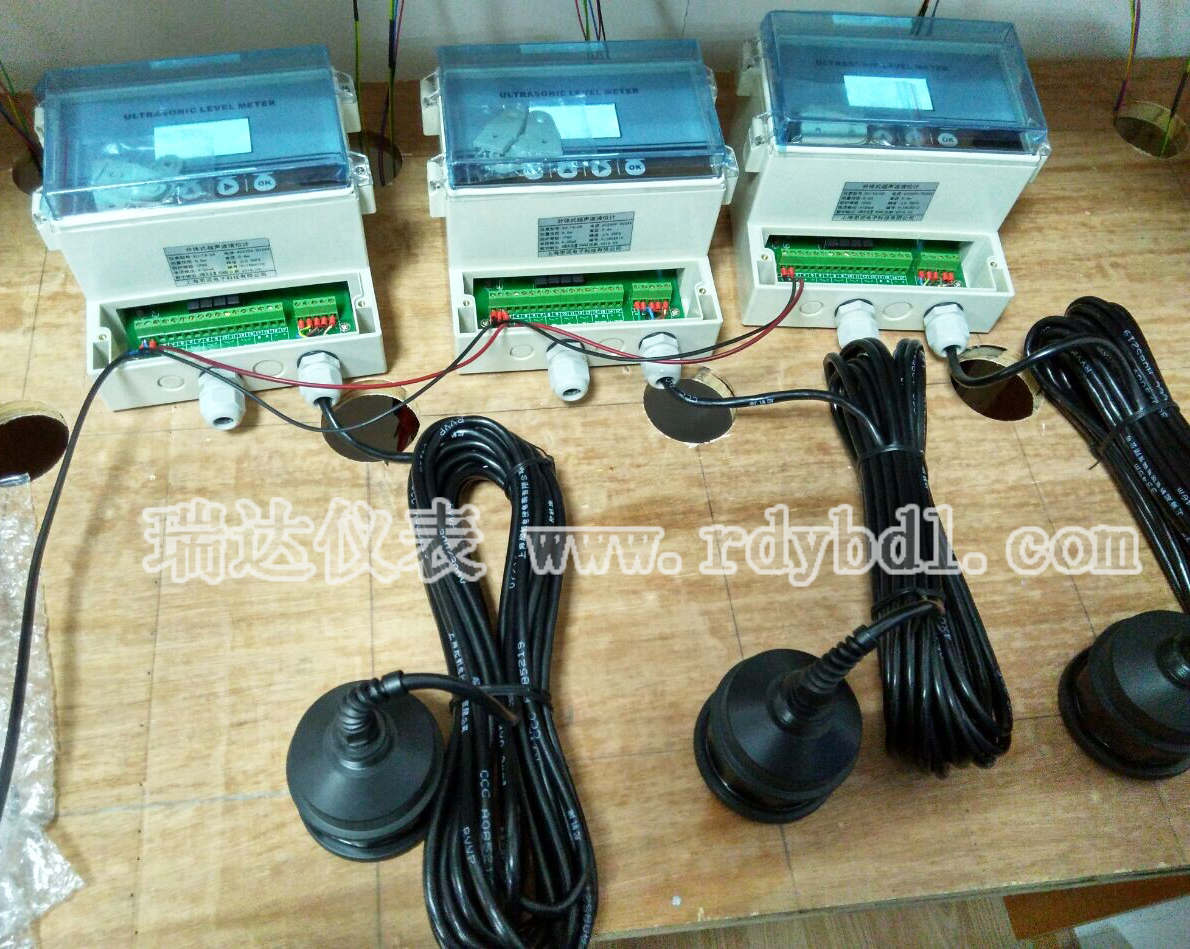

RD7000X分體式超聲波液位計壁掛式超聲波液位儀

一、概述

本儀表具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

二、特點

1.電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件。

2.可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

3.儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。

4.本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶******可以通過本手冊進行儀表標定。

5.儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

三、技術指標

測量范圍：0～15m（根據實測量程選定）

盲    區：0.25m～0.6m

測距精度：±0.3%FS（標準條件）*

測距分辨率：1mm

壓    力：4個大氣壓以下

儀表顯示：自帶LCD顯示液位或空間距離

模擬輸出：4～20mA

數字輸出：RS485、Modbus協議或定制協議

供電電壓：DC24V/AC220V，防雷裝置內置

環境溫度：－20℃ ～ ＋60℃

防護等級：IP65（可定制IP68）

全功能型：標配4-20MA+RS485+4路繼電器輸出，供電：AC220V與DC24V同時存在(使用時選其一)

全功能型：標配4-20MA/4路繼電器輸出 供電：AC220V與DC24V同時存在

1、信號輸出：標配4～20mA或選配485、232

2、測距能力：俗稱量程4、7、10、12、15、17、20 m以及大功率50m

3、發射全角：7°～12°發射角的大小和測距能力成正比

4、工作模式：測量距離L和測量液位H模式轉換,菜單可選

5、盲區：50～1.0m→盲區固有，菜單可查

6、分辨：測量距離＜10m→1mm；測量距離≥10m→10mm

7、防護等級：Ip66

8、精度：0.5％

9、環境溫度：-15～+60℃
