一、概述

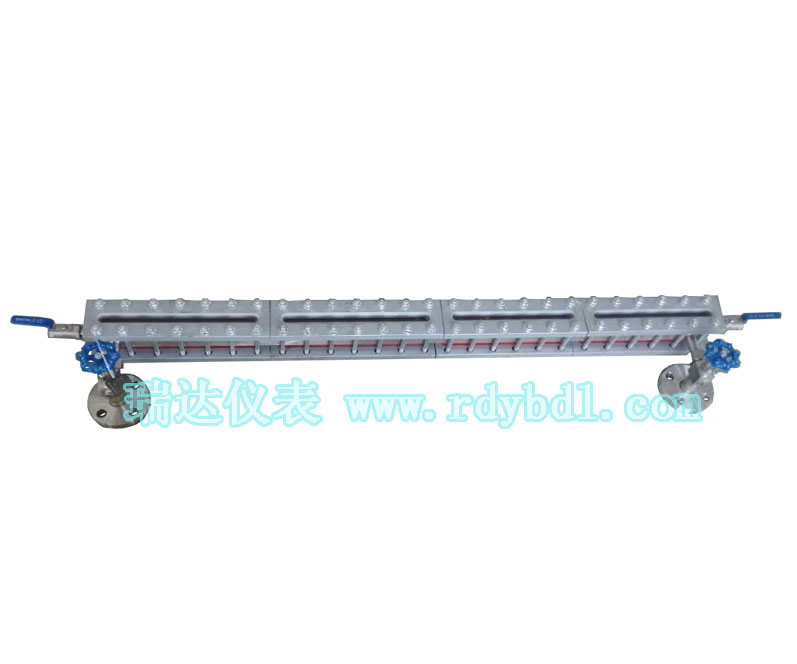

UBSa系列雙色無盲區玻璃板液位計/UBa系列無盲區玻璃板液位計用來直接指示承壓容器和敞口容器中的液位高度，其特點是指示無盲區，它改變以往無盲區組合式玻璃板液位計笨重、體積大、難觀察等缺點，改善了主題通道結構、介質流動通暢，加強了儀表的防粘稠，防堵塞能力，

廣泛用于石油、化工、電力、冶金等領域，特別適用重油、渣油和純氨大貯罐的液位精密測量。

二、工作原理

無盲區玻璃板液位計，上下法蘭與容器構成連通器，兩者玻璃板交錯排列，一側的盲區可以在另一側觀察。液位計上、下閥體裝有鋼球，當玻璃有意外故事?lián)p壞時，鋼球在容器中的液位壓力的作用下自動密封（容器中的壓力＞0.2MPa）,防止容器內液體繼續外流，液位計上下兩端有排污閥可供除空氣、取樣，沖洗，在檢修時放出殘余液體，有利于液位計的維護和保養。

三、優點

1、顯示清晰、無盲區、無間斷、連續指示

2、不滲漏、不堵塞、防粘稠

3、維護方便

四、主要技術參數

1、工作壓力：2.54.06.3MPa

2、工作溫度：-40-250℃

3、連接法蘭標準：JB/T82.2-94DN20 PN2.54.06.3MPa凸面，其它法蘭標準如HGJ、GB、ANSI等請?jiān)O(shè)計部門或用戶注明

4、鋼球自動封閉壓力：≥0.2MPa

5、蒸汽夾套接頭：G1/2外螺紋

6、材質：碳鋼 不銹鋼

7、測量范圍：300，500，800,1100,1400,1700,2000,6000mm

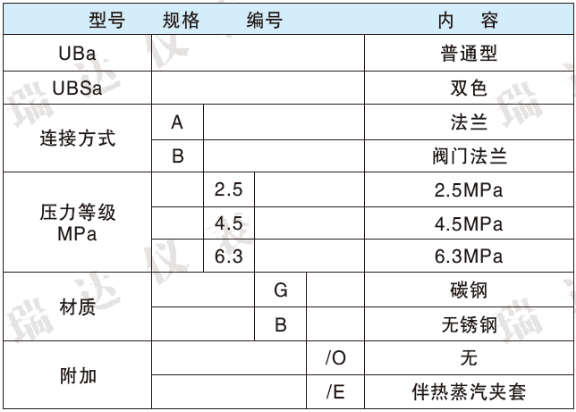

五、型號規格選取型表



六、訂貨須知

型號，規格，測量范圍工作壓力，工作溫度

材質，連接方式。

附加條件及其它設備，法蘭、螺栓、螺母、閥門、密封

墊片是否供應
